VALVOLE
E TRASFORMATORI PER HI-FI con
CD - ROM
Gieffe
Questo testo si propone di spiegare il modo sia descrittivo che, tramite il linguaggio tecnico, il funzionamento dei vari tipi di valvole, descriverne i circuiti applicativi più comuni, e calcolare i componenti magnetici come i trasformatori, induttanze di filtro e induttanze per cross-over.
Il CD che accompagna e completa il testo contiene una raccolta di note applicative,
tutorial, esempi e informazioni pratiche tratte dal web di pubblico dominio, per le quali, ove possibile, è riportato il nome dell'autore o della casa che ne ha curato la pubblicazione.
Gli argomenti sono suddivisi nelle seguenti categorie: Alimentatori; Amplificatori
Push-Pull; Amplificatori single Ended; Preamplificatori; Programmi di calcolo; Simulazione; Software; Test degli amplificatori; Trasformatori e induttanze;
Tutorial; Valvole.
...Prefazione
Per molti anni i tubi termoionici, più noti con il nome di valvole,
sono stati utilizzati per la realizzazione di apparati elettronici, ed
in particolare di ricevitori e amplificatori in bassa e in alta
frequenza, dimostrando una eccellente versatilità ma evidenziando anche
limiti legati alla tensione di funzionamento, alla durata, al consumo, e
alle dimensioni fisiche.
Nonostante questi punti di debolezza, l'impiego delle valvole trova
ancora una sua collocazione nelle più raffinate applicazioni audio di
potenza per la qualità del suono che sono in grado di offrire, anche se
la loro utilizzazione pone spesso problemi per la scelta dei componenti
e per il calcolo delle condizioni di lavoro.
Questo testo si propone di spiegare in modo sia descrittivo che tramite
il linguaggio tecnico il funzionamento dei vari tipi di valvole,
descriverne i circuiti applicativi più comuni, e calcolare i componenti
magnetici come trasformatori, induttanze di filtro e induttanze per
cross-over.
Per i lettori più volonterosi sono disponibili copie degli articoli di
particolare interesse, indirizzi dei siti particolarmente ricchi di
informazioni, schemi e software di calcolo...
Pagine 280
Prezzo 24,50 €
Codice 5124san

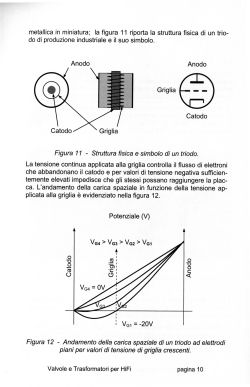

Immagini di alcune pagine del libro
|
VALVOLE E TRASFORMATORI PER HIFI - INDICE |
|
|
Indice Capitolo 1-11 Diodo 1.1 - L'Emissione Termoionica pag. 1 1.2 - HCatodo pag. 1 1.3 - L'Anodo pag. 4 1.4-11 Diodo pag. 5 Capitolo 2-11 Triodo Capitolo 3 - II Tetrodo e il
Pentodo Capitolo 4 - II Circuito
Equivalente Capitolo 5 - Gli Amplificatori Capitolo 6 - Gli Amplificatori di
Potenza Capitolo 7 - Gli Amplificatori
Push-pull Capitolo 8 - Amplificatori con
Reazione |
Capitolo 9 - II Preamplificatore 9.1 - Caratteristiche Generali pag. 124 9.2 - L'Equalizzatore RIAA pag. 125 9.3 - L'Amplificatore Microfonico pag. 136 9.4 - II Selettore pag. 137 9.5 - II Controllo di Volume e di Tono pag. 139 9.6 - L'Amplificatore di Linea pag. 143 9.7 - II Filtraggio dell'Alimentazione pag. 145 Capitolo 10 - Esempi di
Amplificatori Capitolo 11 -Alimentatori per
Amplificatori Capitolo 12 - Principi di
Magnetismo Capitolo 13-11 Trasformatore di
Uscita Capitolo 14 - Calcolo
dell'induttanza di Filtro Capitolo 15 - Calcolo del
Trasformatore di Alimentazione Capitolo 16 - Glossario pag. 263 |
...La
risposta alle basse frequenze è determinata dall'induttanza primaria che
per frequenze molto basse assume valori superiori a 10H ed obbliga
all'impiego di strutture magnetiche di dimensioni e peso notevoli.
5.4 - Le polarizzazioni di un Amplificatore
Le tensioni necessarie per il corretto funzionamento di un amplificatore
sono le seguenti:
• Tensione di Filamento
• Tensione di Placca
• Tensione di Griglia controllo
• Tensione di Griglia schermo
La tensione di filamento è normalmente ricavata da un secondario a bassa
tensione di un trasformatore. In alcuni casi di più valvole sono connessi
in serie in modo che la somma delle varie tensioni corrisponda alla
tensione di rete; questa soluzione presenta il vantaggio di non richiedere
un trasformatore per l'accensione dei filamenti, ma può creare stress
significativi al sistema di isolamento catodo-filamento.
In alcuni casi il filamento viene alimentato da una tensione continua, e
questa soluzione offre positivi benefici per quanto riguarda il rumore.
La tensione di placca presenta nella maggior parte dei casi valori
compresi tra 10ÓV e 500V, e questa tensione continua viene ottenuta
raddrizzando e filtrando la tensione alternata presente al secondario di
un trasformatore.
E' importante tenere presente che il rumore presente sulla placca di uno
stadio diventa il segnale di ingresso dello stadio successivo, per cui è
necessario minimizzare il rumore, e questo implica l'impiego di soluzioni
particolari che utilizzano siatemi attivi di regolazione e filtraggio.
La tensione di polarizzazione della Griglia controllo di un amplificatore
può essere applicata utilizzando una tensione stabile e ben filtrata...
