SEZIONE LIBRI AUDIO CASSE ACUSTICHE ALTA FEDELTà

FILTRI E SEGNALI
Giuseppe Zella

E' un manuale che raccoglie nozioni, concetti, criteri di analisi e di progetto relativi ai filtri continui, passivi ed attivi, ed ai filtri switched capacitor. Il manuale non si presenta come una semplice elencazione di formule e di caratteristiche di dispositivi. Si è cercato di dimostrare analiticamente o di giustificare qualitativamente formule, criteri di analisi e di progetto nell'intento di consentire un più accurato utilizzo delle relazioni riportate e diminuire la possibilità di errori dovuti ad interpretazioni improprie. Le dimostrazioni consentono al lettore di pervenire ad una conoscenza più articolata e quindi più profonda degli argomenti. Per quanto riguarda i dispositivi esaminati, si è preferito approfondire gli argomenti riguardanti i filtri attivi switched capacitor, per la loro particolare condizione di dispositivi di campionamento dati, che rimangono però in ambito analogico, e le loro caratteristiche operative e funzionali nettamente superiori a quelle dei filtri attivi analogici convenzionali. Il manuale è corredato da esempi di analisi e progetto, che da un percorso teorico conducono alla realizzazione pratica di filtri attivi universali switched capacitor del secondo e del quarto ordine. A tale riguardo, sono forniti schemi elettrici, dati tecnici e dettagliate immagini costruttive dei due progetti esaminati e realizzati. Inoltre, al fine di offrire una visione più organica della materia, si è cercato di confrontare i diversi circuiti ed i diversi metodi di analisi e progetto, prendendo in esame vantaggi e svantaggi derivanti dall'uso di dispositivi e circuiti diversi. Il manuale è suddiviso in quattro sezioni. Ogni sezione comprende più capitoli e questi, di volta in volta, sono divisi in paragrafi. Di ogni argomento si è cercato di mettere in rilievo caratteristiche generali, definizioni e concetti fondamentali, in modo che il lettore possa trovare immediatamente gli elementi specifici, successivamente analizzati anche con esempi di progetto. Infine, sono considerati vantaggi e svantaggi dei dispositivi e/o dei metodi operativi che li riguardano.

Pagine 176
Prezzo 16,00 €

Codice 5129san

... ATTIVO, PASSIVO O SWITCHED CAPACITOR ? Quale è il migliore ?
Ogni tecnologia di filtro offre un insieme di vantaggi e svantaggi, unico, che in alcuni casi può essere la soluzione ideale per alcuni problemi di filtraggio, e completamente inaccettabile in altre applicazioni. Di seguito, ecco una rapida rassegna delle più importanti differenze tra filtri attivi, passivi e switched capacitor.
Precisione
I filtri a capacità commutata hanno il vantaggio di avere la migliore precisione, in molti casi. La precisione della frequenza centrale è normalmente e tipicamente nell'ordine di circa lo 0.2%, per molti circuiti integrati con switched capacitor, e nel peggiore dei casi, i numeri vanno da 0.4% a 1.5%, dando per scontato che il segnale di clock sia altrettanto preciso.
Per raggiungere tale livello di precisione, usando filtri di tipo passivo e/o filtri attivi convenzionali, le tecniche richiedono l'impiego di resistenze e condensatori estremamente precisi, lo stesso vale anche per gli induttori, oppure si deve ricorrerre a componenti che permettano di regolare il loro valore, al fine di ridurre gli errori. Naturalmente è possibile che i filtri attivi convenzionali e quelli passivi raggiungano o superino la precisione dei circuiti a capacità commutata, ma penalizzati da costi addizionali.
Costo
Qui nessuna singola tecnologia è nettamente vincente. Se tutto quello che viene richiesto è un filtro a polo singolo, la soluzione ideale è una rete RC passiva. Per progetti più complessi, i filtri a capacità commutata costano poco ed occupano poco spazio. Quando è necessaria una buona precisione, i componenti passivi, specialmente i condensatori, possono essere piuttosto costosi e questo diventa più evidente nel caso di progetti molto compatti che richiedono il montaggio superficiale dei componenti. In altre parole, quando velocità e precisione non sono molto importanti, si possono utilizzare alcuni filtri attivi convenzionali che possono essere realizzati in modo abbastanza economico.
Rumore
I filtri passivi generano pochissimo rumore (solo il rumore termico dovuto alle resistenze), ed anche i filtri attivi convenzionali hanno generalmente rumore più basso di quello dei circuiti integrati a capacità commutata, che....

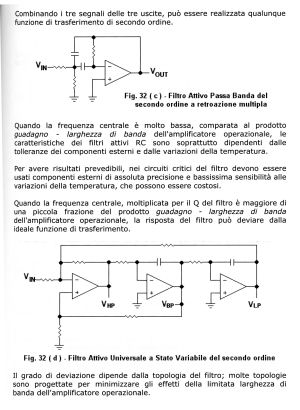

Immagini di alcune pagine del libro

Compila l'ordine del libro | Altre pubblicazioni su questo argomento
